El DLT-CAD es un poderoso software especializado que automatiza los procesos de diseño y cálculos de la Ingenieria de líneas aéreas de transmisión de energía eléctrica:

La versatilidad del software permite su aplicación en líneas de todos los niveles de tensión de nuestro medio, desde líneas de Media Tensión (MT) hasta líneas de Muy Alta Tensión (MAT).

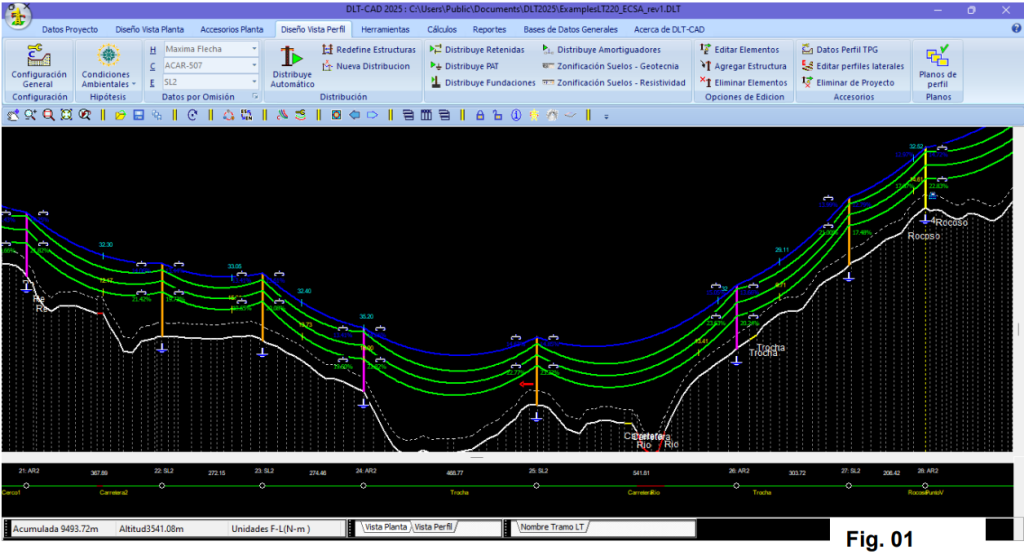

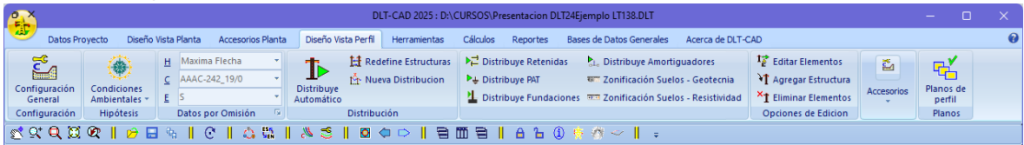

Cuenta con una interface gráfica simple y amigable que interactúa de forma dinámica entre el diseño en vista de planta y en vista de perfil.

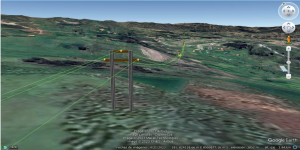

Incorpora herramientas de procesamiento de datos topográficos en coordenadas YXZ relativas y Coordenadas UTM Absolutas.

Basado en una plataforma de trabajo muy amigable que permite identificar, editar, reubicar, borrar y agregar soportes con solo hacer un clic con el mouse.

El DLT-CAD Ver. 2025, incorpora herramientas que plasman múltiples experiencias en diseño líneas de transmisión, replanteo de proyectos para ejecución de obras, remodelación de líneas existentes, etc.

Configuración de parámetros y consideraciones de cálculos y bases de datos de los materiales (Estructuras, conductores, soportes, etc) predefinidos basados en estándares internacionales y normativas locales de distintos países. Con la ventaja de que el usuario puede crear sus propias configuraciones y adicionar nuevas bases de datos según su propia normativa. Adaptándose de esta forma al modelo de trabajo de cualquier país del mundo.

CARACTERÍSTICAS GENERALES

• Soporta hasta 4 circuitos trifásicos de fase, 2 Cables de Guarda, cable Neutro y Cable de Fibra ADSS.
• Aplicable para líneas con conductores de fases Independientes, autoportantes, modelo compacto (Ecológico).
• Trabaja en coordenadas XYZ Relativas y UTM absolutas.
• Carga de datos topográficos simplificado, directamente de archivos Excel, kml, gpx, txt.
• Permite configuración de condiciones ambientales variables para líneas muy largas o que cruzan altitudes variables.
• Permite trabajar con múltiples tramos de líneas por proyecto
• Opciones de distribución de estructuras y optimización automáticas
• Aplica la ecuación exacta de la catenaria, utilizando el Modelo Lineal y no Lineal del conductor.
• Muchas herramientas automatizadas que optimizan los proyectos, reduciendo los costos de inversión y mejorando la calidad de los resultados.
• Bases de datos predefinidos basados en normas técnicas de distintos países, con opciones de ser editar o agregar nuevos elementos.
• Opciones de crear nuevas bases de datos de forma sencilla y cargar datos en forma masiva desde Excel.

CONFIGURACIONES PREDEFINIDAS POR PAIS Y/O NORMATIVA LOCAL

Dado en cada país o en cada país o empresa eléctrica pueden existir, metodologías, consideraciones de diseño, simbologías gráficas, tipos de materiales y otros elementos, propios o normalizados para sus redes eléctricas. El DLT-CAD ver 2018, presenta configuraciones predefinidas por normas técnicas de distintos países. Adicionalmente el usuario puede crear su propia configuración basada en sus propias normativas, para luego ser aplicadas de manera automática en cualquiera de sus proyectos.

De esta forma para iniciar el desarrollo de un proyecto, solo seleccionara la Configuración que le corresponde y automáticamente el proyecto se relaciona con los criterios de diseños, cálculos y las bases de datos de materiales (Estructuras, conductores, soportes, etc.) correspondientes a la configuración seleccionada.
De esta forma el software puede ser aplicado en cualquier país, con total compatibilidad a sus normativas locales.

¿CÓMO FUNCIONA?

Para desarrollar un proyecto se realiza básicamente 3 pasos.

Paso 1:

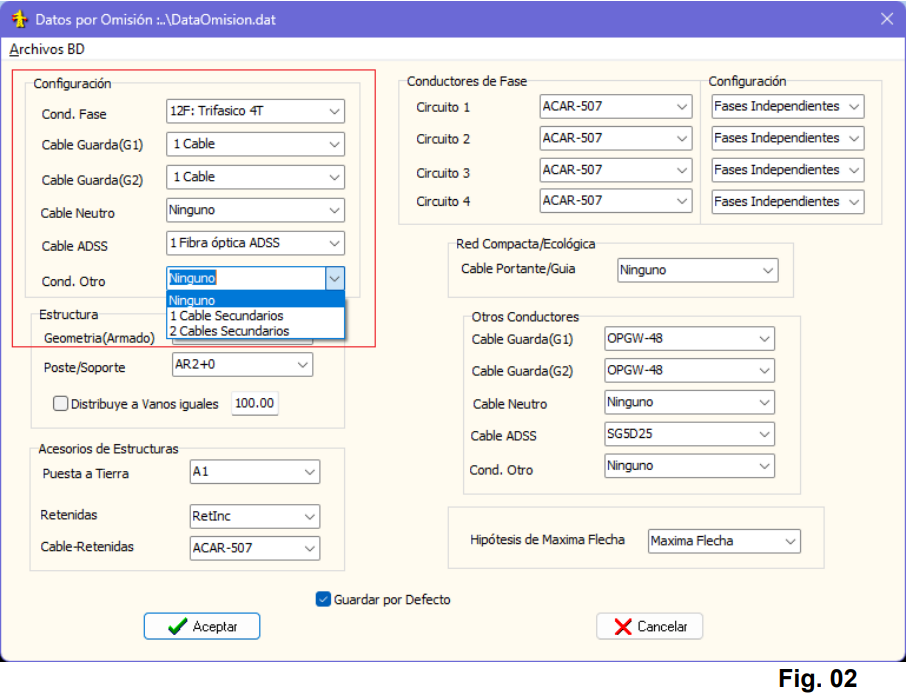

• Selección de la configuración deseada (Normativa, Modelo típico). El software Carga automáticamente los parámetros de diseño y bases de datos relacionados con esta configuración.
• Carga de datos topográficos. Directamente de archivos Excel  Xls*, TXT, GPX, KML
• Trazo automático de ruta y cálculo de perfil topográfico.

Paso 2:

• Distribución automática y optimización de estructuras
• Distribución automática de retenidas, puestas a tierra, amortiguadores, otros
• Evaluación y optimización del diseño verificando las alarmas gráficas de incumplimientos de distintos aspectos del diseño.

Paso 3:

• Reportes de cálculos y resumen de materiales
• Exportación de planos del proyecto en vista de perfil y planta.

En 2 Modalidades

Modo HK: Muy útil para usuarios que trabajan en zonas con escasa comunicación

• El usuario recibe los instaladores, los códigos de instalación y una llave física Hard Key (Puerto USB)
• Instala el software con los códigos de instalación entregados (Requiere tener conexión a Internet, sólo durante la Instalación).
• Puede instalar en varios terminales sin restricciones, pero sólo se ejecutará en el terminal donde se encuentre conectada la Llave HardKey.
• Requiere la entrega de los físicos (instaladores, Llave Física).

Modo NET: Muy útil para usuarios que trabajan en Oficinas y/o zonas con acceso a Internet.

• El usuario recibe los instaladores y los códigos de instalación.
• Instala el software con los códigos de instalación entregados (Requiere tener conexión a Internet, para la instalación y durante el uso)
• Puede instalar en varios terminales o distintos lugares sin restricciones, pero solo tendrán acceso simultáneo según el número de licencias habilitadas.
• Entrega vía correo electrónico por enlaces de descarga (opcionalmente se puede entregar los Instaladores en Físico).

¿QUÉ DATOS REQUIRE PARA INICIAR UN PROYECTO?

Datos topográficos:

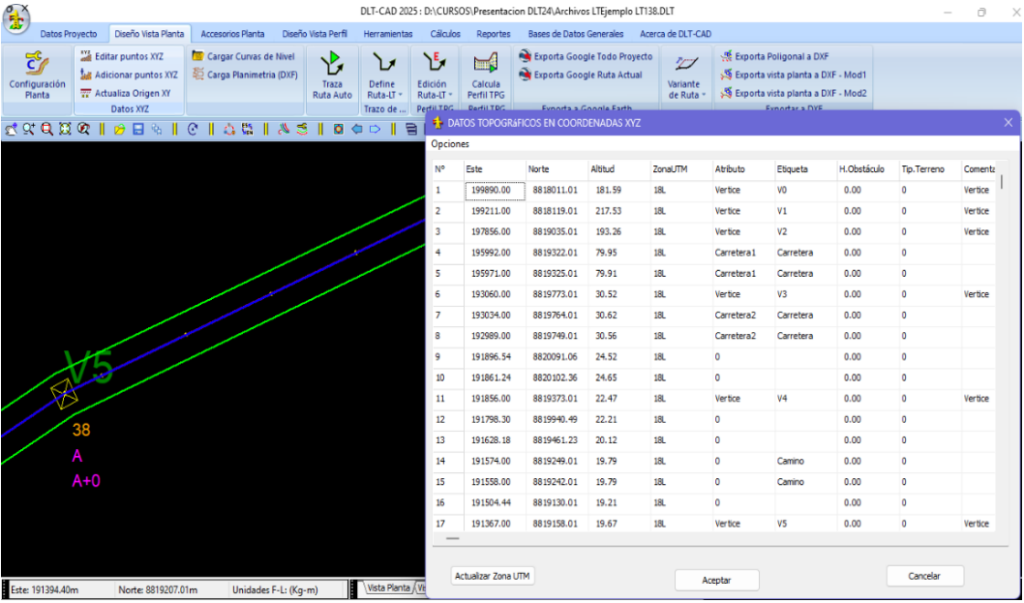

En coordenadas XYZ o UTM (WGS84), tal cual se descargan de los equipos de tipografía. En este caso el software mantiene las coordenadas originales, en todo el proceso de cálculos y diseños.

• • En formato formato XZ (Acumulada, Cota, Angulo, Etiqueta). Aplicable para casos donde el usuario tiene esta información ya calculada mediante su propia metodología.

• Materiales a ser aplicados
  • Estructuras, soportes, conductores y otros
  • Estos se cargan automáticamente al seleccionar la configuración deseada, pero el usuario puede seleccionar una lista más corta, para facilitar el trabajo.
• Condiciones Ambientales
  • Se cargan automáticamente de las configuración seleccionada
  • Hipótesis de cálculo mecánico de conductores e independiente por cada tipo de conductor.
• Datos generales del proyecto del proyecto
  • Nivel de tensión
  • Configuración eléctrica
  • Potencia de Diseño
  • otros

¿QUÉ DATOS INCLUYE EL SOFTWARE?

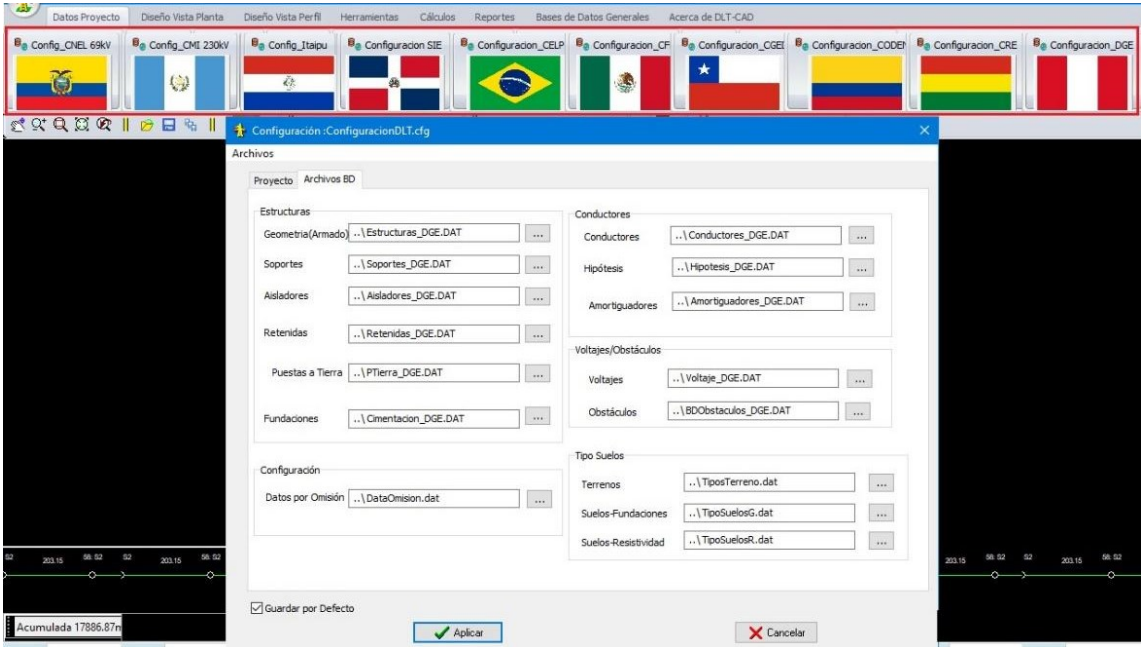

• Configuraciones por normativa local
  • Configuraciones predefinidas para de distintos países
  • Basados en sus normativas locales que define el país con su división política, los parámetros de diseños y cálculos y las bases de datos asociadas a la normativa referida.
  • Para iniciar un proyecto el usuario selecciona una configuración y automáticamente se cargan las bases de datos, parámetros y consideraciones de cálculos asociadas a esta configuración.

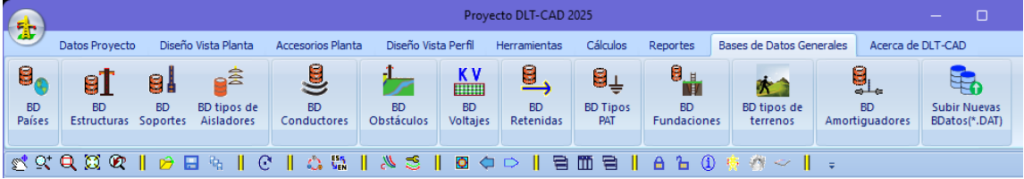

• Bases de datos de Materiales y otros elementos

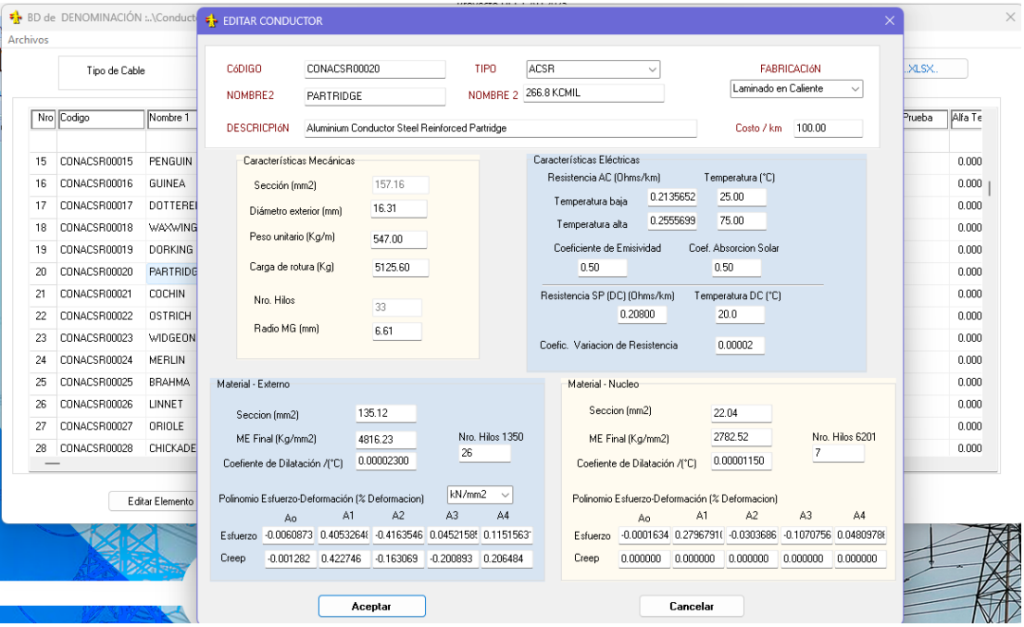

  Múltiples bases de datos de estructuras, conductores, soportes, aisladores, tipos de obstáculos y DMS por nivel de tensión y demás elementos aplicables en un proyecto, clasificados por tipos de materiales, niveles de tensión, normativas de los distintos países, etc.

  Todas las bases de datos son editables. El usuario puede modificar cualquier elemento o adicionar nuevos elementos a las bases de datos existente.

  Adicionalmente el usuario también tiene la opción de crear nuevas bases de datos y hacer carga masiva de información desde Excel, para ello cuenta con hojas de cálculo con formatos predefinidos que se le entrega junto con el software.


¿QUÉ CÁLCULOS REALIZA?

Cálculo Mecánico de Conductores

• Cálculo de la catenaria
• Cálculo del EDS final
• Solución de la ECE
• Simulación de la deformación mecánica por efecto Creep.
• Cálculo de los tiros del conductor por vano
• Cálculo de flechas por vano
• Deformación inelastica y flecha final
• Otros

Evaluación del Diseños y estructuras

• Distancias Mínimas de Seguridad, detalladas
• Vano Horizontal Máximo
• Vano Peso Máximo
• Vano Viento Máximo
• Cargas mecánicas sobre estructuras
• Arbol de cargas
• Otros

Cálculos adicionales (Solo para Módulo Full):

• Oscilación de cadena
• Tablas de flechas en poleas (Offset)
• Distancias mínimas de seguridad a perfiles laterales
• Cálculo del límite de conducción por efecto térmico (Ampacity), basado en normas IEEE.
• Parámetros eléctricos de Línea
• Vibraciones por Galloping
• Otros

¿COMO DEFINE LAS CONDICIONES AMBIENTALES (HIPÓTESIS DE ESTADO)?

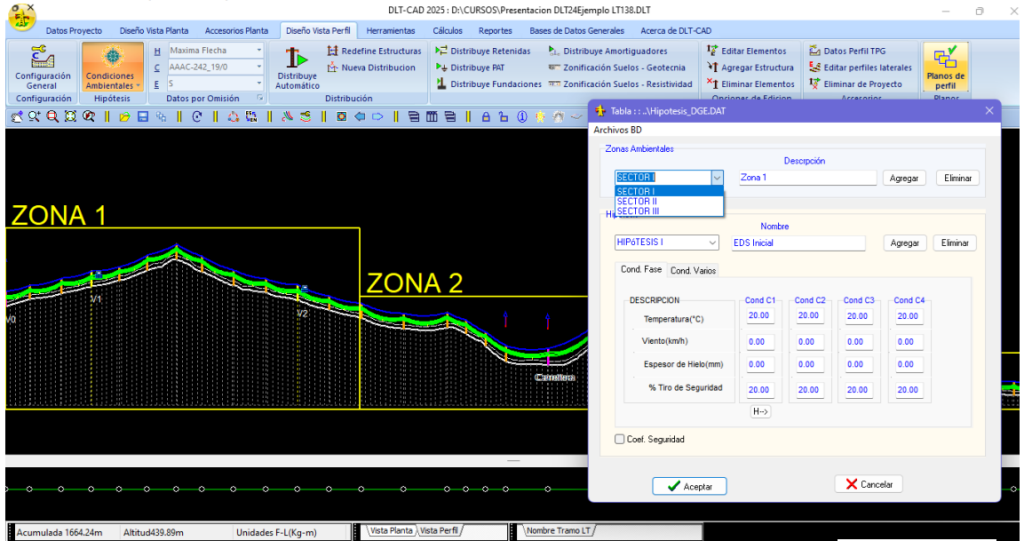

• Permite crear múltiples zonas de condiciones ambientales (Hipótesis variables por tramos longitudinales o por altitudes del terreno). Muy útil cuando la línea es muy larga o tiene fuertes variaciones de altitud.
• Para cada zona, permite definir hasta 20 hipótesis por tipo de conductor.
• Considera hipótesis independientes por cada tipo de conductor, lo que permite definir esfuerzos de tendido o condiciones de carga independientes por tipo de conductor.
  • Hipótesis para conductores de fase
  • Hipótesis para conductor guarda
  • Hipótesis para cable ADSS
  • Hipótesis para cable neutro
  • Hipótesis para conductor adicional

¿COMO DESARROLLA EL CÁLCULO MECÁNICO DE CONDUCTORES?

• Calcula automáticamente la catenaria y todos sus componentes para todos los vanos y según la hipótesis de trabajo.
• Calcula para cada vano el efecto de la elongación permanente del conductor debido a los esfuerzos a ser aplicados y recalcula la catenaria para las condiciones del EDS final y por consiguiente los esfuerzos, los vanos, las flechas y otros parámetros, cada vez que se ejecuta una acción que implique la variación de alguno de esos valores, por ejm. al reubicar un soporte, al cambiar de hipótesis, al cambiar el EDS inicial, etc.
• Incorpora modelos de cálculo de corrección de velocidades y de presión de viento según varias Normas nacionales e Internacionales:
  • NESC : National Electrical Safety Code
  • VDE 210: Verband Deutscher Eelectrotechnike
  • AEA  : Asociación Electrotécnica Argentina
  • CNE 2011: Código Nacional Eléctrico Suministro 2011 (Peru)

¿COMO ANALIZA LAS DISTANCIAS MÍNIMAS DE SEGURIDAD?

Distancia vertical al terreno:

Evalúa  la distancia vertical al terreno de la catenaria en todos los puntos de la curva, tomando como referencia el valor límite que el usuario establezca según las normas técnicas y las consideraciones de seguridad necesarias. Adicionalmente incorpora opciones que permiten configurar distancias de seguridad diferentes para casos especiales: Ejm. cruces de carreteras, calles, ríos, caminos, etc.

Incorpora opciones de cálculo de corrección de distancias mínimas de seguridad vertical según varias Normas Internacionales:

Distancia entre conductores:

Evalúa en cada vano las distancias entre conductores de las diferentes fases a medio vano, calculando en cada caso las distancias reales entre fases según la configuración geométrica de las estructuras laterales.  Incorpora formulaciones de varias Normas Nacionales e Internacionales, los cuales son seleccionables por el usuario.

Entre las normas que aplica para los casos anteriores:

• NESC : National Electrical Safety Code
• AEA  : Asociación Electrotécnica Argentina
• CNE 2011: Código Nacional Eléctrico Suministro 2011 (Peru) VDE 210: Verband Deutscher Eelectrotechnike

¿QUÉ FACILIDADES OFRECE DURANTE EL DESARROLLO DE UN PROYECTO?

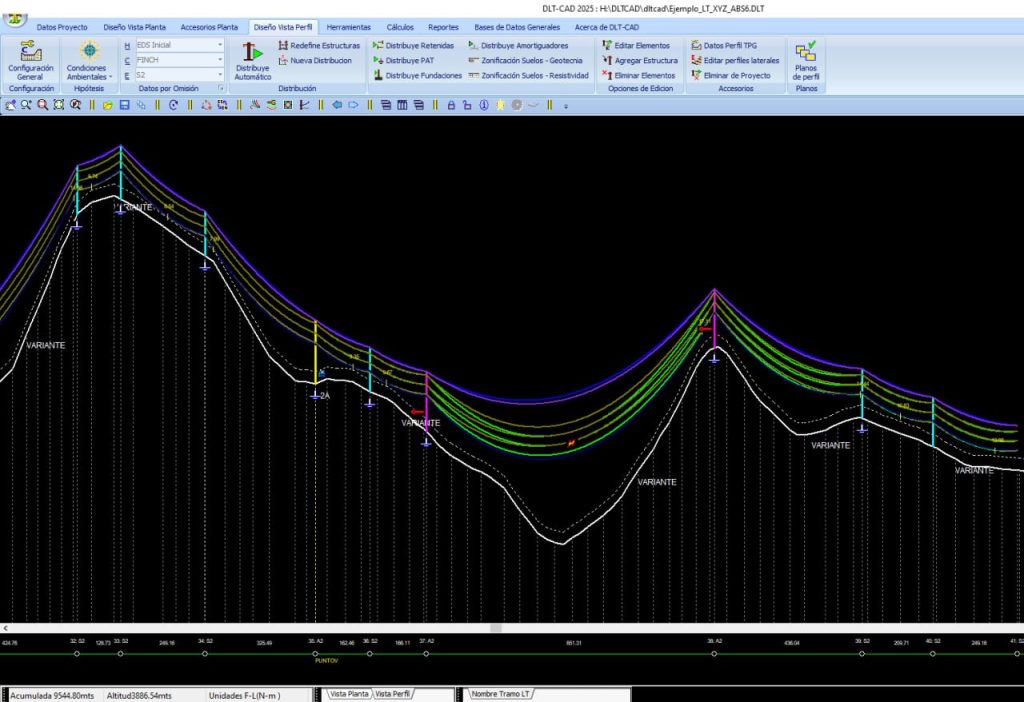

• Opciones de edición del perfil topográfico en pantalla, desplazar tramos, insertar nuevos puntos, insertar nuevos ángulos de línea, etc.
• Interactúa entre la vista en planta y la vista en perfil.

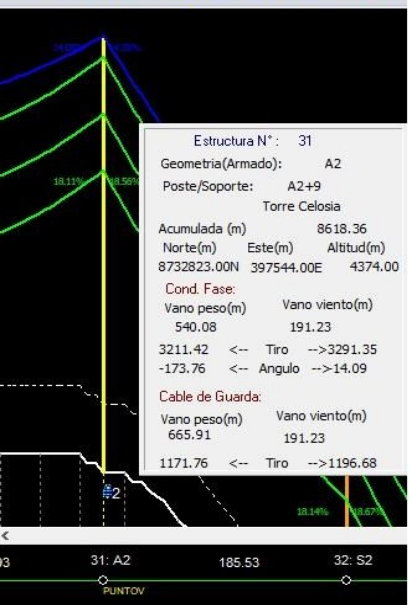

• Muestra en pantalla los atributos de cada punto, ángulo de línea, etiqueta de puntos, facilitando una identificación rápida.
• Permite identificar tramos prohibidos, obstáculos existentes tales como (ríos, carreteras, zona pantanosa, etc.). El usuario puede crear su propia tabla de obstáculos indicando para cada caso el nombre, distancias mínimas de seguridad, si es permitido o no colocar estructuras en ese tramo.

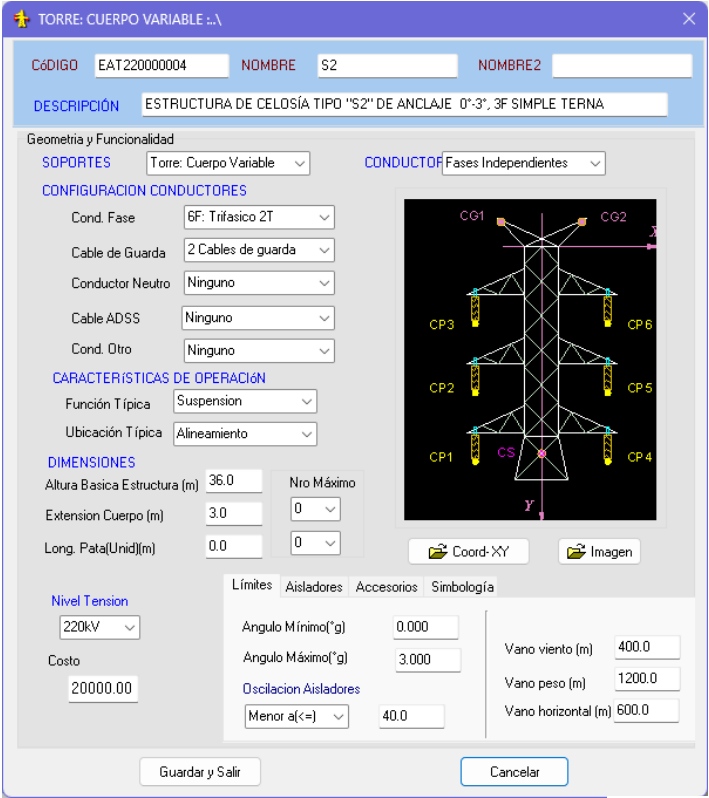

• Permite combinar entre diferentes tipos de estructuras (Madera, Concreto, Plástico reforzado, Metal, Torre) seleccionándolo de las bases de datos.
• Opciones de corrección manual de las ubicaciones de estructuras, desplazamiento, borrado, adición de nuevas estructuras.
• Entre las opciones que presenta la interface de usuario se pueden mencionar:

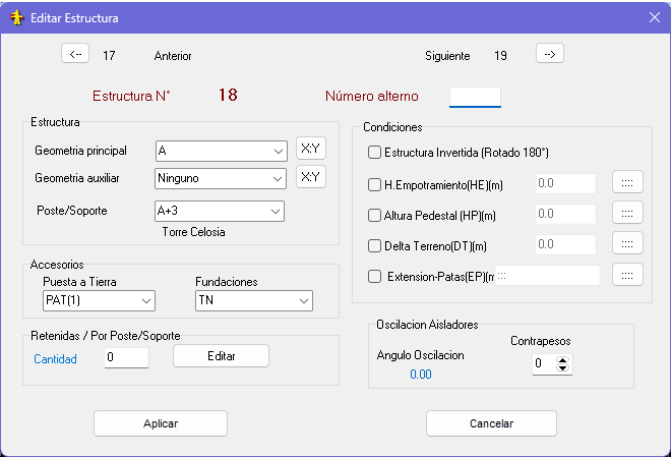

• Edición de estructuras: Permite cambiar los tipos de estructuras, tipos de soportes, agregar o quitar retenidas, asignar un tipo de puesta a tierra, etc.

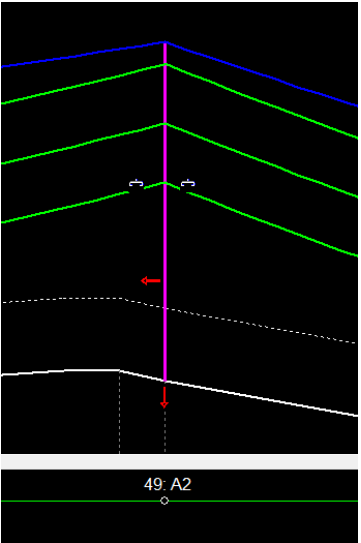

• Edición de Catenaria: Permite independizar el tratamiento de algunos vanos, como los vanos flojos, variando el tiro EDS inicial; es posible cambiar el tipo de conductor para vanos especiales.
• Opciones de corrección manual: Borrar, agregar, desplazar a un punto determinado o desplazar con el ratón en forma continua los soportes.
• Presentación de resultados en tiempo de diseño: Cada vez que se ejecuta una acción, se recalculan automáticamente las catenarias,        tensiones, condiciones de soportes, distancias de seguridad y demás parámetros.
• Opciones de cambiar tipo de conductor por tramos o en algún vano en particular.
• Opciones de optimización de localización de estructuras por distancia mínima y funciones de las estructuras.
• Etc

¿QUÉ RESULTADOS ENTREGA EL SOFTWARE?

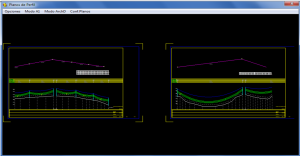

Planos de perfil

• Genera los planos de perfil cortados en formato A1 y con todos los elementos necesarios (cortes por escala vertical, cortes por escala horizontal, cortes por ángulo, regleta de escala, ángulos de deflexión, símbolos normalizados para Soportes).
• Escalas vertical y horizontal son configurables.
• Incorpora automáticamente el cajetín con los datos del proyecto.
• Los planos se exportan a formato DXF, listos para impresión.

Planos de planta

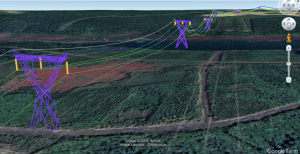

• Planos de vista de planta del recorrido de la línea, en coordenadas UTM.
• Opciones configurables de incluir en los planos los datos de las estructuras y sus componentes.
• Exportable a formato DXF, para impresión.

REPORTES DEL DISEÑO

Planilla de estructuras: Listado de las estructuras del proyecto según el diseño desarrollado, con el detalle de los elementos asociados a cada estructura.

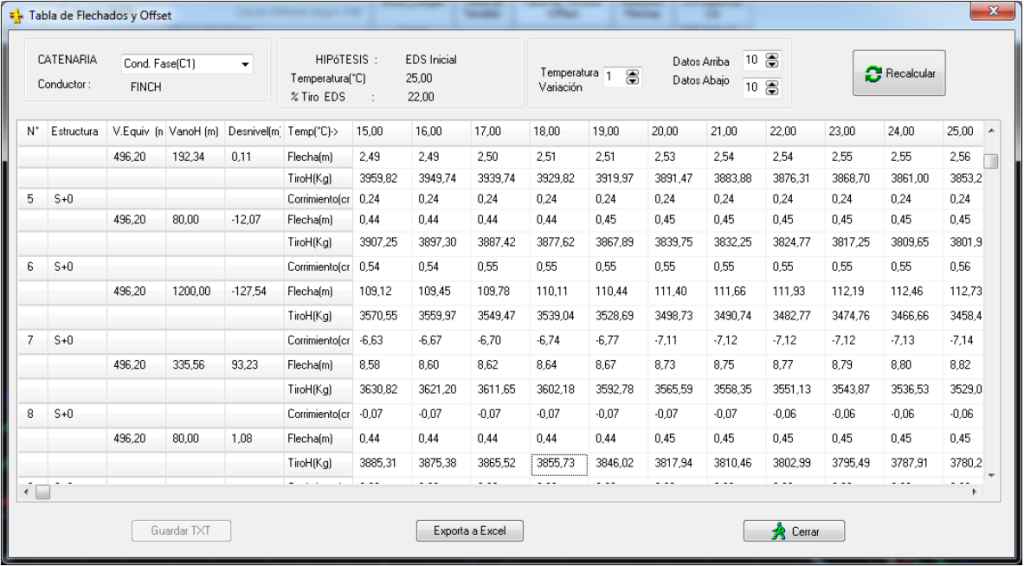

 Tablas de flechados: tabla de flechas y tensiones vano por vano, para un rango amplio de temperaturas ambiente, necesario para los trabajos de tendido de conductores.

• Tablas de Flechado para condiciones de conductor engrapado.
• Tablas de flechas y corrimiento (Offset) para condiciones de conductor sobre polea y cadenas de suspensión.

Resumen de materiales: Cuadro resumen de principales materiales según el diseño desarrollado (cantidad de estructuras, soportes, conductores, tensores, PATs y otros elementos de considerados en el proyecto.).

Todos los reportes son exportables a Excel, manteniendo el formato de presentación.
